RFB型系列直回式回油過濾器用于液壓系統回油精過濾，濾除液壓系統中由于元件磨損產生的金屬顆粒，以及密封件磨損的橡膠雜質等污染物，使流回油箱的油液保持清潔。
性能與特點
     1、本過濾器可直接安裝在油箱頂部，側面或底部，過濾器頭露于油箱外，筒體部分浸入油箱內，從而簡化了系統管路，使系統布置較為緊湊。
     2、本過濾器配有永久磁鐵，可濾除油液中1微米以上的鐵磁性顆粒。
     3、具有旁通閥:冷油起動時,因系統液溫過低,流量脈動等因素造成過濾器壓差過大主機不能工作,以及濾芯被污染物堵塞情況下,濾蓋下部并聯的旁通閥會自動開啟,(開啟壓力差為0.4MPa)以保護濾芯及系統正常工作。
     4、具有止回閥:過濾器置于油箱側邊和底部,在更換濾芯時,油箱內的油液不會流出.
     5、設有液流擴散器，與筒體下部組成的液流擴散器能使回油平穩地流入油箱內，不易產生氣泡，減少重新進入的空氣，減弱已沉積污染物的騷動，且當旁通閥開啟時，能起粗過濾作用。
     6、具有目測指示和電發訊二合一發訊裝置、溢流管、積污盅；當濾芯逐步堵塞后，可在目測表上觀察濾芯堵塞情況，同時還可接電發訊（發訊值為0.35MPa）。在濾芯底部設置溢流管及積污盅，更換濾芯時可隨同一起帶出，從而避免了污染物重新掉入油箱內的現象。
     7、濾芯過濾材質采用玻璃纖維，具有過濾精度高，通油能力大，原始壓力損失小，納污量大等優點，其過濾精度以絕對過濾精度標定過濾比β3、10、20〉100,符合ISO標準。
     8、具有安裝連接及更換濾芯方便的特點：進油口為法蘭連接，對于濾頭與油箱安裝法蘭，用戶可按圖表中尺寸在油箱板上設計并加工6只法蘭螺孔即可。旋開過濾器濾頭頂蓋可更換濾芯或向油箱內加油。
     9、具有附帶回油孔：在過濾器濾頭側面與頂部設有兩個小回油孔，可作系統中少量油液回入油箱過濾或向油箱少量加油之用，過濾器裝在油箱側面或底部時，旋開小孔蓋又可放除過濾器內含有污染物的油液，從而延長濾芯使用壽命，又有利于油液的凈化。

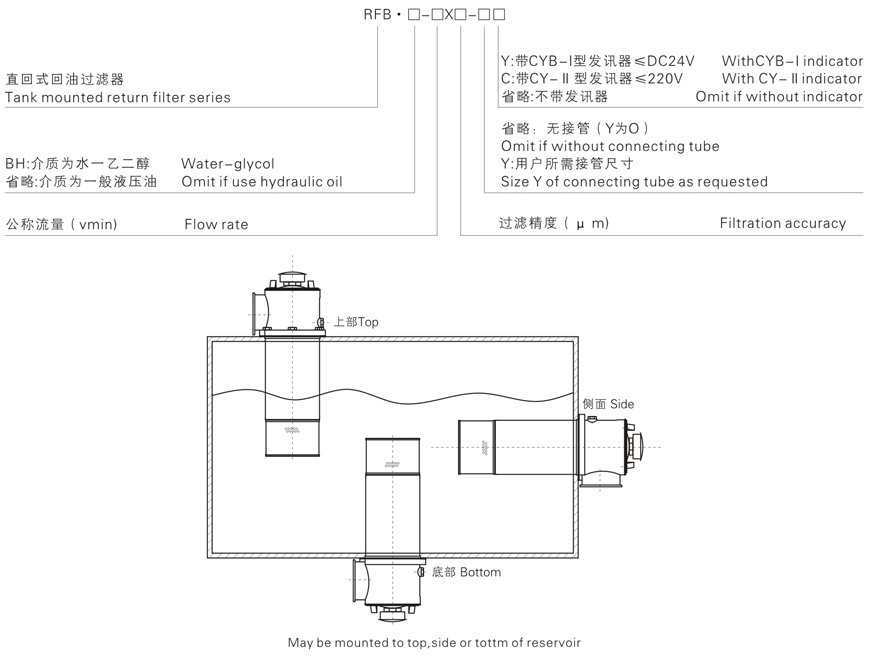

安裝簡圖及型號說明

技術參數

注:*為過濾精度,若使用介質為水一乙二醇,公稱流量160L/min,過濾精度10um,帶CYB-Ⅰ型發訊器,則過濾器型號為RFB · BH-160X10Y,濾芯型號為FBX · BH-160x10。

連接尺寸

注：進油口連接法蘭由我公司提供，用戶只需準備好ΦQ尺寸管子焊上即可。
